Коды ошибок ОНК-160С

Ограничитель нагрузки стрелового крана. Стоит на автокранах Ивановец, Галичанин, Клинцы, Челябинец. Все коды с расшифровкой и порядком устранения по руководству производителя.

58кодов с расшифровкой
37неисправностей прибора
2версии руководства

Схема

Где на кране стоит узел

Нажмите на точку - покажем, что это за блок и какие коды к нему относятся.

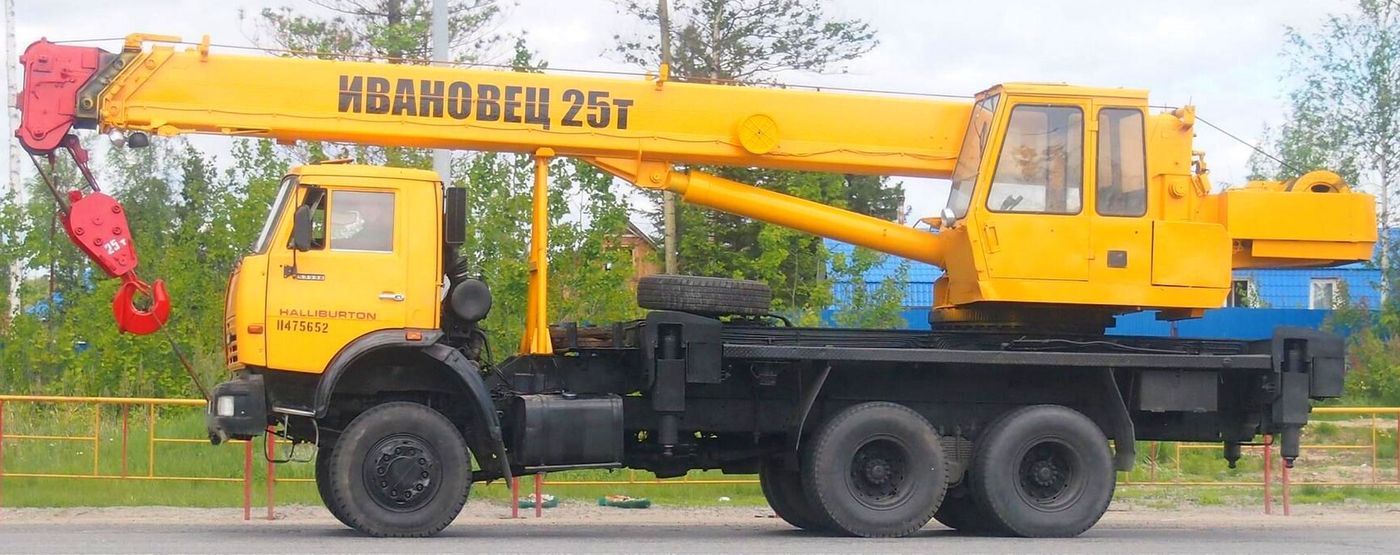

Автокран КС-45717 «Ивановец» на шасси КАМАЗ, вид сбоку
Рис. 1. Автокран КС-45717 «Ивановец» - один из самых частых кранов с ОНК-160С. Места блоков - по разделу 4 «Монтаж» РЭ НПКУ.408844.026-01; на вашем кране блок может стоять иначе, точная схема в приложении Б руководства и в паспорте крана. Фото: Alexey8601, Wikimedia Commons, CC BY-SA 4.0.

Оголовок стрелы, на трёх бобышках, провода вниз

КОС - контроллер оголовка стрелы

Датчик приближения к ЛЭП (МЗОН) и концевик ограничителя подъёма крюка подключены к КОС. Связь с кабиной идёт через кабельный барабан датчика длины стрелы.

8 кодов

E53Контроллер оголовка стрелыE55Контроллер оголовка стрелыE83Ограничение подъема крюкаE101ЛЭП 0,22-1 кВE102ЛЭП 6-10 кВE103ЛЭП 20-35 кВE104ЛЭП 110-450 кВE105ЛЭП 500-750 кВ

Все коды

Список по узлам прибора

КОС - контроллер оголовка стрелы

Оголовок стрелы, на трёх бобышках, провода вниз

E53Контроллер оголовка стрелыПроверить линию связи по порядку 7.4.6.E55Контроллер оголовка стрелыПроверить линию связи по порядку 7.4.6.E83Ограничение подъема крюкаОпустить крюк.E101ЛЭП 0,22-1 кВВвести координатную защиту или перейти на более высокий диапазон напряжений ЛЭП в настройках.E102ЛЭП 6-10 кВВвести координатную защиту или перейти на более высокий диапазон напряжений ЛЭП.E103ЛЭП 20-35 кВВвести координатную защиту или перейти на более высокий диапазон напряжений ЛЭП.E104ЛЭП 110-450 кВВвести координатную защиту или перейти на более высокий диапазон напряжений ЛЭП.E105ЛЭП 500-750 кВВвести координатную защиту.

ДДС и ДНС - датчики длины и угла наклона стрелы

Корневая секция стрелы, 1-2 м от кабины, с кабельным барабаном

E10Датчики угла наклона или длины стрелыПроверить линию связи по порядку 7.4.6.E78Длина стрелыНастроить датчик (п. 5.7 РЭ).E79Угол стрелыНастроить датчик (п. 5.8 РЭ).

Датчики давления

Гидроцилиндр подъёма стрелы: поршневая и штоковая полости

E30Датчик в поршневой полостиПроверить линию связи по порядку 7.4.6.E31Датчик в штоковой полостиПроверить линию связи по порядку 7.4.6.E32Датчик напорный Р1Проверить линию связи по порядку 7.4.6.E33Датчик напорный Р2Проверить линию связи по порядку 7.4.6.E35Аналоговый датчик давления поршневой полостиЗаменить неисправный датчик и выполнить настройку (п. 5.5 РЭ).E36Аналоговый датчик давления штоковой полостиЗаменить неисправный датчик и выполнить настройку (п. 5.5 РЭ).E37Аналоговый датчик давления поршневой полостиЗаменить неисправный датчик и выполнить настройку (п. 5.5 РЭ).E38Аналоговый датчик давления штоковой полостиЗаменить неисправный датчик и выполнить настройку (п. 5.5 РЭ).

БОИ - блок отображения информации

Кабина крановщика

E64Сбой генератораЗаменить плату контроллера БОИ.E65Сбой программыЕсли повторяется несколько раз за смену: проверить разъемы составных частей ОНК, в первую очередь БОИ - КПЧ.E66КС программыПерепрограммировать БОИ.E67Часы молчатВыключить и включить питание.E68Нет прерывания 1 секВыключить и включить питание.E69Сбой часовВыключить и включить питание.E70Настроечная памятьЗаменить плату контроллера БОИ.E71Память РП1Заменить плату контроллера БОИ.E72Память РП2Заменить плату контроллера БОИ.E73Память РП3Заменить плату контроллера БОИ.E74Uбс = ХХ.ХПроверить напряжение питания. В БОИ +24 В подается на клеммы Ж (плюс) и С (общий).E75ТермостатЗаменить плату контроллера БОИ.E90Блокировка 1Отпустить кнопку БЛК.E100Сбой режима работыЗаново ввести требуемый режим работы.

КПЧ - контроллер поворотной части

Поворотная рама, кабели выходят вниз

E42Неисправно реле КПЧЗаменить КПЧ.E81Крен продольныйНастроить датчик крена (п. 5.6 РЭ).E82Крен поперечныйНастроить датчик крена (п. 5.6 РЭ).E91Блокировка 2Удалить перемычку.E92Блокировка 3Подключить реле к схеме управления крана.

ДА - датчик азимута

Ось токосъёмника в центре поворота

E40Датчик азимута / контроллер поворотной частиНовая версия: привести настройку программы в соответствие с установленным датчиком азимута.E41Датчик азимутаПривести настройку программы в соответствие с установленным датчиком.E80АзимутНастроить датчик азимута (п. 5.5 РЭ).E95Поворот вправоПовернуть стрелу влево.E96Поворот влевоПовернуть стрелу вправо.

КНЧ - контроллер неповоротной части

Неповоротная рама или рама шасси

E57Контроллер неповоротной частиПроверить линию связи по порядку 7.4.6.E59Отказ реле КНЧЗаменить КНЧ.E97Неполный опорный контурВтянуть стрелу.E160Нет связи с контроллером двигателя или педальюВ меню проверить параметр «диагностика педали» - 8 разрядов слева направо:

Грузовая лебёдка

Задняя часть поворотной платформы

E84Ограничение сматывания канатаПоднять крюк.E86УскореннаяДанный груз нельзя поднимать с ускорением - работать на обычной скорости.

Линия связи CAN между блоками

Жгуты между КПЧ, датчиками и БОИ

E62Нет связи с БСПроверить кабели.E63Линия связиВыполнить поиск неисправности по порядку 7.4.6.

Рабочие ограничения

Не поломка: кран вышел за паспортные ограничения

E85ТелескопОпустить груз.E87ЗапасовкаСменить кратность запасовки на большую.E88Вылет великУменьшить вылет стрелы.E89Вылет малУвеличить вылет стрелы.E94Нерабочая зонаВывести стрелу в рабочую зону.E98Гусек при невыдвинутой стрелеВыдвинуть стрелу.E99Промежуточная стрелаУстановить фиксированную длину стрелы по паспорту крана.

Панель в кабине

Кнопки и индикаторы

Нажмите на элемент панели - покажем, для чего он.

ОНК-160NORMСТОПE55Стена8Потолок9Влево10Вправо11ЛЭПИК-окноЛЭП16БЛК17Свет20X21T22▲ +13Ввод14▼ −18Меню19Настр.23
Рис. 2. Лицевая панель БОИ ОНК-160С. По ОНК-160С. Руководство по эксплуатации НПКУ.408844.026-01 РЭ, рис. 2, с. 12-15.

Нажмите на кнопку или индикатор

Что делает каждый элемент

Кнопку НАСТРОЙКА (23) закрывает пломбируемая крышка - её вскрывает только наладчик.

Все элементы панели списком
  1. 1НОРМА - Зелёный индикатор. Горит - кран работает в рабочей зоне с безопасной нагрузкой. Мигает со звуком - загрузка 90% и больше или кран подошёл к границе рабочей зоны.
  2. 2СТОП - Красный индикатор со звуком и отключением механизмов: загрузка 105% и больше, опасный вес на ускоренной лебёдке, ЛЭП рядом с оголовком, достигнуто ограничение по вылету, подъёму крюка, виткам каната или координатной защите.
  3. 3ИЖЦ - Жидкокристаллический индикатор: рабочие параметры крана, меню и коды ошибок вида E55.
  4. 4СТЕНА - Индикатор ограничения СТЕНА. Горит постоянно - ограничение введено. Мигает - сработало.
  5. 5ПОТОЛОК - Индикатор ограничения ПОТОЛОК. Горит постоянно - ограничение введено. Мигает - сработало.
  6. 6ВЛЕВО - Индикатор ограничения ПОВОРОТ ВЛЕВО. Горит постоянно - ограничение введено. Мигает - сработало.
  7. 7ВПРАВО - Индикатор ограничения ПОВОРОТ ВПРАВО. Горит постоянно - ограничение введено. Мигает - сработало.
  8. 8Стена - Ввод ограничения СТЕНА. Повторное нажатие снимает ограничение, индикатор 4 гаснет.
  9. 9Потолок - Ввод ограничения ПОТОЛОК. Повторное нажатие снимает ограничение, индикатор 5 гаснет.
  10. 10Влево - Ввод ограничения ПОВОРОТ ВЛЕВО. Повторное нажатие снимает ограничение, индикатор 6 гаснет.
  11. 11Вправо - Ввод ограничения ПОВОРОТ ВПРАВО. Повторное нажатие снимает ограничение, индикатор 7 гаснет.
  12. 12ИК - Окно инфракрасного приёмо-передатчика: через него регистратор параметров считывают в САИ-3.
  13. 13▲ + - Вверх по меню. В режиме НАСТРОЙКА увеличивает значение параметра.
  14. 14Ввод - ВВОД: записывает конфигурацию крана в режиме РАБОТА или настраиваемый параметр в память ОНК.
  15. 15ЛЭП - Индикатор обнаружения ЛЭП. Мигает вместе с СТОП, когда оголовок в поле ЛЭП (коды E101-E105).
  16. 16ЛЭП - ДИАПАЗОН ЛЭП: переключает диапазон напряжений датчика ЛЭП. Верхние значения диапазонов: 1, 10, 35, 450, 750 кВ.
  17. 17БЛК - БЛОКИРОВКА: при срабатывании координатной защиты позволяет вывести кран в разрешённую зону. Работа с нажатой БЛК - код E90.
  18. 18▼ − - Вниз по меню. В режиме НАСТРОЙКА уменьшает значение параметра.
  19. 19Меню - МЕНЮ (М на экране): вход в меню и подменю.
  20. 20Свет - ПОДСВЕТКА: включает и выключает подсветку индикатора в тёмное время.
  21. 21X - Выход из меню и пункта меню. В режиме РАБОТА переключает страницы параметров крана.
  22. 22T - Вспомогательная кнопка: показывает текущую дату, в настройке меняет позицию курсора.
  23. 23Настр. - НАСТРОЙКА и разъём USB под пломбируемой крышкой. Вход в режим настройки - удержание 5 с. Настройку и программирование выполняет наладчик.

Перед поиском неисправности

Что важно знать о приборе

Как выглядит ошибка

Сообщения выводятся как EXX или EXXX (E - «ошибка, отказ») с текстовым пояснением во второй строке индикатора. В режиме НАСТРОЙКА код показывается в левом нижнем углу индикатора БОИ.

Первым делом

При появлении сообщения об отказе выключить и включить питание ОНК: это устраняет случайные сбои программы.

Ошибки датчиков

Отказы датчиков возникают, когда измеренная величина выходит за пределы диапазона. Причина - либо неисправен сам датчик, либо неправильно выполнена его привязка на кране (например, движок переменного резистора в «мертвой» зоне).

Важно. При сообщении об отказе ограничителя работа крана запрещается. Работы со вскрытием блоков и датчиков выполняют только аттестованные специалисты сервисных организаций.
