Коды ошибок XCMG XE210CU и XE240LC
Все 212 кодов монитора гусеничных экскаваторов XCMG XE210CU и XE240LC на русском, рядом - оригинал из руководства оператора. Для предупреждений A и кодов шины CAN - порядок действий.
212кодов монитора с переводом
12кодов с порядком действий
1руководство оператора
Схема

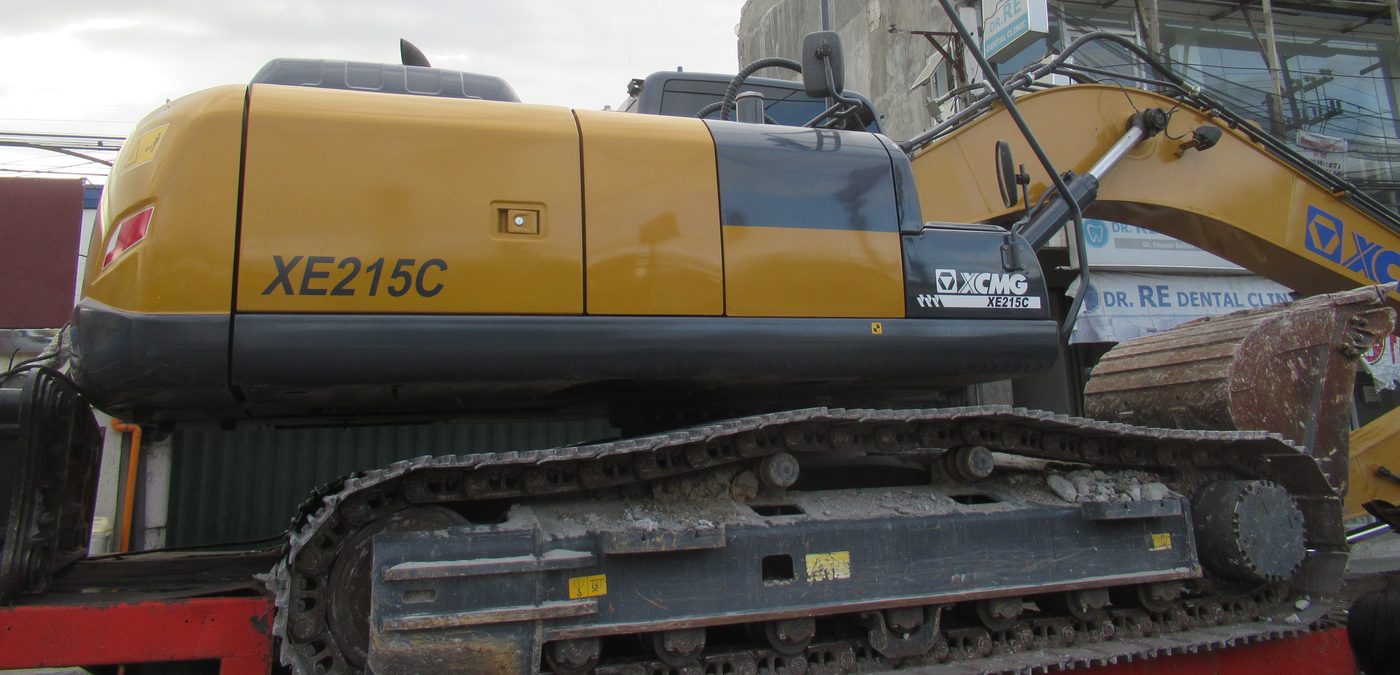

Где на экскаваторе стоит узел
Нажмите на точку - покажем, что это за блок и какие коды к нему относятся.
Задняя часть платформы, под капотом, перед противовесом (с. 2-1)
Двигатель Cummins
Предупреждения о перегреве и давлении масла, датчики температуры охлаждающей жидкости и оборотов. Коды самого двигателя вида 000352 показывает отдельное меню монитора.
8 кодов
A301Перегрев двигателяA304Низкое давление моторного маслаE3010Неисправность датчика оборотов двигателяE3013Низкие обороты двигателяE3014Высокие обороты двигателяE3020Датчик температуры охлаждающей жидкости: неисправностьE3021Датчик температуры охлаждающей жидкости: короткое замыканиеE3022Датчик температуры охлаждающей жидкости: обрыв цепи
Правый борт, между двигателем и гидробаком (с. 2-1)
Гидросистема: основные насосы
Датчики давления основных насосов 1 и 2 и клапаны отсечки насосов P1 и P2 названы по насосам. Точное место каждого датчика и клапана руководство оператора не указывает.
16 кодов
E1010Датчик давления основного насоса 1: неисправностьE1011Датчик давления основного насоса 1: короткое замыканиеE1012Датчик давления основного насоса 1: обрыв цепиE1013Датчик давления основного насоса 1: сигнал ниже диапазонаE1014Датчик давления основного насоса 1: сигнал выше диапазонаE1020Датчик давления основного насоса 2: неисправностьE1021Датчик давления основного насоса 2: короткое замыканиеE1022Датчик давления основного насоса 2: обрыв цепиE1023Датчик давления основного насоса 2: сигнал ниже диапазонаE1024Датчик давления основного насоса 2: сигнал выше диапазонаE2300Электромагнитный клапан отсечки насоса P1: неисправностьE2301Электромагнитный клапан отсечки насоса P1: ток выше нормыE2302Электромагнитный клапан отсечки насоса P1: ток ниже нормыE2310Электромагнитный клапан отсечки насоса P2: неисправностьE2311Электромагнитный клапан отсечки насоса P2: ток выше нормыE2312Электромагнитный клапан отсечки насоса P2: ток ниже нормы
Правый борт, за топливным баком (с. 2-1)
Гидробак и гидравлическое масло
Перегрев и засорение гидравлического масла, датчик его температуры. Где именно стоит датчик температуры, руководство оператора не указывает.
8 кодов
A101Высокая температура гидравлического маслаA102Засорение на входе гидравлического маслаA103Засорение на выходе гидравлического маслаE1140Датчик температуры гидравлического масла: неисправностьE1141Датчик температуры гидравлического масла: короткое замыканиеE1142Датчик температуры гидравлического масла: обрыв цепиE1143Датчик температуры гидравлического масла: сигнал ниже диапазонаE1144Датчик температуры гидравлического масла: сигнал выше диапазона
Правый борт, топливный бак - перед гидробаком (с. 2-1)
Топливная система
Уровень топлива, засорение топливного фильтра, вода в водоотделителях. Точка отмечает топливный бак; где стоят фильтр и водоотделители, общий вид руководства не показывает.
7 кодов
Кабина на левом борту - на этом фото её не видно
Монитор в кабине
Коды монитора: его память, температура, питание 5 В и резервная батарея. На мониторе же видны все коды и предупреждения.
8 кодов
E6100Монитор: сбой оперативной памятиE6110Монитор: температура внутри вне нормыE6113Монитор переохлаждён: ниже минус 30 °CE6114Монитор перегрет: выше 80 °CE6120Монитор: питание 5 В вне нормыE6121Монитор: питание 5 В, короткое замыканиеE6122Монитор: питание 5 В, обрывE6133Монитор: очень низкое напряжение резервной батареи
Место руководство оператора не указывает
Контроллер машины
Отказы контроллера, шины CAN и J1939, питания датчиков 5 В. Разбирать контроллер руководство запрещает - это работа дилера.
11 кодов
E4010Неисправность контроллераE4020Ошибка связи по шине CANE4030Отказ шины J1939E4040Сбой оперативной памяти контроллераE4050Температура внутри контроллера вне нормыE4053Контроллер переохлаждён: ниже минус 30 °CE4054Контроллер перегрет: выше 80 °CE4060Питание датчиков 5 В вне нормыE4061Питание 5 В: короткое замыканиеE4062Питание 5 В: обрывE4073Очень низкое напряжение резервной батареи
Все коды
Список по группам кодов
Предупреждения: гидравлика
Значок на мониторе, коды A1xx
A101Высокая температура гидравлического маслаПроверить уровень гидравлического масла и долить до полной отметки.A102Засорение на входе гидравлического маслаОчистить или заменить всасывающий фильтр гидравлического масла. По регламенту его меняют каждые 1000 моточасов.
A103Засорение на выходе гидравлического маслаHydraulic oil outlet clogging alarm
A104Засорён фильтр пилотного маслаЗаменить фильтр пилотного масла. По регламенту его меняют каждые 1000 моточасов.A105Давление тормоза вне нормыПри оборотах двигателя выше 600 об/мин давление тормоза ниже 70 бар или выше 190 бар.Brake pressure abnormal alarm
A106Засорён фильтр тормозного маслаBrake oil filter clogging alarm
A107Низкое давление в трансмиссииПри оборотах двигателя выше 600 об/мин низкое давление в трансмиссии.Low transmission pressure alarm
Предупреждения: двигатель и топливо
Значок на мониторе, коды A3xx
A301Перегрев двигателяПроверить уровень охлаждающей жидкости и долить.A302Низкий уровень топливаЗаправить машину.A303Засорён топливный фильтрЗаменить топливные фильтры тонкой очистки - их два, по регламенту меняют каждые 250 моточасов.A304Низкое давление моторного маслаПроверить уровень моторного масла и долить.
A305Засорён фильтр 1Filter 1 clogging alarm
A306Засорён фильтр 2Filter 2 clogging alarm
A307Много воды в водоотделителе 1Слить воду из водоотделителя. По регламенту его проверяют каждые 8 моточасов, то есть каждую смену.A308Много воды в водоотделителе 2Слить воду из водоотделителя. По регламенту его проверяют каждые 8 моточасов, то есть каждую смену.Предупреждения: электрика
Значок на мониторе, коды A5xx
A501Нет зарядки аккумулятораПроверить ремень генератора: проскальзывает - заменить, ослаб - натянуть.
A502Предупреждение централизованной смазкиCentralized lubrication alarm
GPS-терминал
Коды E00xx
E0010GPS-терминал: блокировка первой ступениGPS first stage lock
E0020GPS-терминал: нет связиGPS communication failure
E0030GPS-терминал: отключено питаниеGPS power cutoff
E0040GPS-терминал: неисправность антенныGPS antenna abnormal
E0050GPS-терминал: блокировка второй ступениGPS secondary lock
E0060GPS-терминал: неисправность картыGPS card abnormal
E0070GPS-терминал: блокировка третьей ступениGPS third stage lock
Датчики гидравлики
Коды E1xxx. Последняя цифра: 0 - неисправность, 1 - замыкание, 2 - обрыв, 3 и 4 - сигнал ниже или выше диапазона
E1010Датчик давления основного насоса 1: неисправностьMain pump 1 pressure sensor failure
E1011Датчик давления основного насоса 1: короткое замыканиеMain pump 1 pressure sensor short circuit
E1012Датчик давления основного насоса 1: обрыв цепиMain pump 1 pressure sensor disconnect
E1013Датчик давления основного насоса 1: сигнал ниже диапазонаMain pump 1 pressure sensor extra low range
E1014Датчик давления основного насоса 1: сигнал выше диапазонаMain pump 1 pressure sensor extra high range
E1020Датчик давления основного насоса 2: неисправностьMain pump 2 pressure sensor failure
E1021Датчик давления основного насоса 2: короткое замыканиеMain pump 2 pressure sensor short circuit
E1022Датчик давления основного насоса 2: обрыв цепиMain pump 2 pressure sensor disconnect
E1023Датчик давления основного насоса 2: сигнал ниже диапазонаMain pump 2 pressure sensor extra low range
E1024Датчик давления основного насоса 2: сигнал выше диапазонаMain pump 2 pressure sensor extra high range
E1030Датчик давления «рукоять к себе»: неисправностьStick withdrawal pressure sensor failure
E1031Датчик давления «рукоять к себе»: короткое замыканиеStick withdrawal pressure sensor short circuit
E1032Датчик давления «рукоять к себе»: обрыв цепиStick withdrawal pressure sensor disconnect
E1033Датчик давления «рукоять к себе»: сигнал ниже диапазонаStick withdrawal pressure sensor extra low range
E1034Датчик давления «рукоять к себе»: сигнал выше диапазонаStick withdrawal pressure sensor extra high range
E1040Датчик давления «рукоять от себя»: неисправностьStick extension pressure sensor failure
E1041Датчик давления «рукоять от себя»: короткое замыканиеStick extension pressure sensor short circuit
E1042Датчик давления «рукоять от себя»: обрыв цепиStick extension pressure sensor disconnect
E1043Датчик давления «рукоять от себя»: сигнал ниже диапазонаStick extension pressure sensor extra low range
E1044Датчик давления «рукоять от себя»: сигнал выше диапазонаStick extension pressure sensor extra high range
E1050Датчик давления «подъём стрелы»: неисправностьBoom rising pressure sensor failure
E1051Датчик давления «подъём стрелы»: короткое замыканиеBoom rising pressure sensor short circuit
E1052Датчик давления «подъём стрелы»: обрыв цепиBoom rising pressure sensor disconnect
E1053Датчик давления «подъём стрелы»: сигнал ниже диапазонаBoom rising pressure sensor extra low range
E1054Датчик давления «подъём стрелы»: сигнал выше диапазонаBoom rising pressure sensor extra high range
E1060Датчик давления «опускание стрелы»: неисправностьBoom descending pressure sensor failure
E1061Датчик давления «опускание стрелы»: короткое замыканиеBoom descending pressure sensor short circuit
E1062Датчик давления «опускание стрелы»: обрыв цепиBoom descending pressure sensor disconnect
E1063Датчик давления «опускание стрелы»: сигнал ниже диапазонаBoom descending pressure sensor extra low range
E1064Датчик давления «опускание стрелы»: сигнал выше диапазонаBoom descending pressure sensor extra high range
E1070Датчик давления «ковш к себе»: неисправностьBucket retraction pressure sensor failure
E1071Датчик давления «ковш к себе»: короткое замыканиеBucket retraction pressure sensor short circuit
E1072Датчик давления «ковш к себе»: обрыв цепиBucket retraction pressure sensor disconnect
E1073Датчик давления «ковш к себе»: сигнал ниже диапазонаBucket retraction pressure sensor extra low range
E1074Датчик давления «ковш к себе»: сигнал выше диапазонаBucket retraction pressure sensor extra high range
E1080Датчик давления «ковш от себя»: неисправностьBucket extension pressure sensor failure
E1081Датчик давления «ковш от себя»: короткое замыканиеBucket extension pressure sensor short circuit
E1082Датчик давления «ковш от себя»: обрыв цепиBucket extension pressure sensor disconnect
E1083Датчик давления «ковш от себя»: сигнал ниже диапазонаBucket extension pressure sensor extra low range
E1084Датчик давления «ковш от себя»: сигнал выше диапазонаBucket extension pressure sensor extra high range
E1090Датчик давления поворота: неисправностьSwing pressure sensor failure
E1091Датчик давления поворота: короткое замыканиеSwing pressure sensor short circuit
E1092Датчик давления поворота: обрыв цепиSwing pressure sensor disconnect
E1093Датчик давления поворота: сигнал ниже диапазонаSwing pressure sensor extra low range
E1094Датчик давления поворота: сигнал выше диапазонаSwing pressure sensor extra high range
E1100Датчик давления хода левой гусеницы: неисправностьLeft travel pressure sensor failure
E1101Датчик давления хода левой гусеницы: короткое замыканиеLeft travel pressure sensor short circuit
E1102Датчик давления хода левой гусеницы: обрыв цепиLeft travel pressure sensor disconnect
E1103Датчик давления хода левой гусеницы: сигнал ниже диапазонаLeft travel pressure sensor extra low range
E1104Датчик давления хода левой гусеницы: сигнал выше диапазонаLeft travel pressure sensor extra high range
E1110Датчик давления хода правой гусеницы: неисправностьRight travel pressure sensor failure
E1111Датчик давления хода правой гусеницы: короткое замыканиеRight travel pressure sensor short circuit
E1112Датчик давления хода правой гусеницы: обрыв цепиRight travel pressure sensor disconnect
E1113Датчик давления хода правой гусеницы: сигнал ниже диапазонаRight travel pressure sensor extra low range
E1114Датчик давления хода правой гусеницы: сигнал выше диапазонаRight travel pressure sensor extra high range
E1120Датчик давления хода: неисправностьTravel pressure sensor failure
E1121Датчик давления хода: короткое замыканиеTravel pressure sensor short circuit
E1122Датчик давления хода: обрыв цепиTravel pressure sensor disconnect
E1123Датчик давления хода: сигнал ниже диапазонаTravel pressure sensor extra low range
E1124Датчик давления хода: сигнал выше диапазонаTravel pressure sensor extra high range
E1130Датчик давления тормоза: неисправностьBrake pressure sensor failure
E1131Датчик давления тормоза: короткое замыканиеBrake pressure sensor short circuit
E1132Датчик давления тормоза: обрыв цепиBrake pressure sensor disconnect
E1133Датчик давления тормоза: сигнал ниже диапазонаBrake pressure sensor extra low range
E1134Датчик давления тормоза: сигнал выше диапазонаBrake pressure sensor extra high range
E1140Датчик температуры гидравлического масла: неисправностьHydraulic oil temperature sensor failure
E1141Датчик температуры гидравлического масла: короткое замыканиеHydraulic oil temperature sensor short circuit
E1142Датчик температуры гидравлического масла: обрыв цепиHydraulic oil temperature sensor disconnect
E1143Датчик температуры гидравлического масла: сигнал ниже диапазонаHydraulic oil temperature sensor extra low range
E1144Датчик температуры гидравлического масла: сигнал выше диапазонаHydraulic oil temperature sensor extra high range
Клапаны
Коды E2xxx. Последняя цифра: 0 - неисправность, 1 - ток выше нормы, 2 - ток ниже нормы
E2010Клапан мощности 1: неисправностьTorque valve 1failure
E2011Клапан мощности 1: ток выше нормыTorque valve 1overcurrent
E2012Клапан мощности 1: ток ниже нормыTorque valve 1undercurrent
E2020Клапан мощности 2: неисправностьTorque valve 2 failure
E2021Клапан мощности 2: ток выше нормыTorque valve 2overcurrent
E2022Клапан мощности 2: ток ниже нормыTorque valve 2undercurrent
E2030Пропорциональный клапан приоритета поворота: неисправностьSwing priority proportional valve failure
E2031Пропорциональный клапан приоритета поворота: ток выше нормыSwing priority proportional valve over current
E2032Пропорциональный клапан приоритета поворота: ток ниже нормыSwing priority proportional valve undercurrent
E2040Пропорциональный клапан объединения потоков ковша: неисправностьBucket confluence proportional valve failure
E2041Пропорциональный клапан объединения потоков ковша: ток выше нормыBucket confluence proportional valve over current
E2042Пропорциональный клапан объединения потоков ковша: ток ниже нормыBucket confluence proportional valve undercurrent
E2050Пропорциональный клапан стрелы 1: неисправностьBoom 1 proportional valve failure
E2051Пропорциональный клапан стрелы 1: ток выше нормыBoom 1 proportional valve over current
E2052Пропорциональный клапан стрелы 1: ток ниже нормыBoom 1 proportional valve undercurrent
E2060Пропорциональный клапан стрелы 2: неисправностьBoom 2 proportional valve failure
E2061Пропорциональный клапан стрелы 2: ток выше нормыBoom 2 proportional valve over current
E2062Пропорциональный клапан стрелы 2: ток ниже нормыBoom 2 proportional valve undercurrent
E2070Клапан переключения скорости хода: неисправностьTravel high/low speed selection valve failure
E2071Клапан переключения скорости хода: ток выше нормыTravel high/low speed selection valve over current
E2072Клапан переключения скорости хода: ток ниже нормыTravel high/low speed selection valve undercurrent
E2080Электромагнитный клапан кратковременного усиления: неисправностьInstantaneous boost solenoid valve failure
E2081Электромагнитный клапан кратковременного усиления: ток выше нормыInstantaneous boost solenoid valve over current
E2082Электромагнитный клапан кратковременного усиления: ток ниже нормыInstantaneous boost solenoid valve undercurrent
E2090Электромагнитный клапан гидромолота: неисправностьCrushing solenoid valve failure
E2091Электромагнитный клапан гидромолота: ток выше нормыCrushing solenoid valve over current
E2092Электромагнитный клапан гидромолота: ток ниже нормыCrushing solenoid valve undercurrent
E2101Название в руководстве не указанонет в руководстве
E2102Название в руководстве не указанонет в руководстве
E2110Электромагнитный клапан первой скорости: неисправностьFirst speed solenoid valve failure
E2111Электромагнитный клапан первой скорости: ток выше нормыFirst speed solenoid valve over current
E2112Электромагнитный клапан первой скорости: ток ниже нормыFirst speed solenoid valve undercurrent
E2120Электромагнитный клапан второй скорости: неисправностьSecond speed solenoid valve failure
E2121Электромагнитный клапан второй скорости: ток выше нормыSecond speed solenoid valve over current
E2122Электромагнитный клапан второй скорости: ток ниже нормыSecond speed solenoid valve undercurrent
E2130Электромагнитный клапан режима подъёма в гору: неисправностьClimbing solenoid valve failure
E2131Электромагнитный клапан режима подъёма в гору: ток выше нормыClimbing solenoid valve over current
E2132Электромагнитный клапан режима подъёма в гору: ток ниже нормыClimbing solenoid valve undercurrent
E2140Электромагнитный клапан хода вперёд: неисправностьForward solenoid valve failure
E2141Электромагнитный клапан хода вперёд: ток выше нормыForward solenoid valve over current
E2142Электромагнитный клапан хода вперёд: ток ниже нормыForward solenoid valve undercurrent
E2150Электромагнитный клапан хода назад: неисправностьBack solenoid valve failure
E2151Электромагнитный клапан хода назад: ток выше нормыBack solenoid valve over current
E2152Электромагнитный клапан хода назад: ток ниже нормыBack solenoid valve undercurrent
E2160Электромагнитный клапан круиз-режима: неисправностьCruise solenoid valve failure
E2161Электромагнитный клапан круиз-режима: ток выше нормыCruise solenoid valve over current
E2162Электромагнитный клапан круиз-режима: ток ниже нормыCruise solenoid valve undercurrent
E2170Электромагнитный клапан выносной опоры 1: неисправностьOutrigger 1 solenoid valve failure
E2171Электромагнитный клапан выносной опоры 1: ток выше нормыOutrigger 1 solenoid valve over current
E2172Электромагнитный клапан выносной опоры 1: ток ниже нормыOutrigger 1 solenoid valve undercurrent
E2180Электромагнитный клапан выносной опоры 2: неисправностьOutrigger 2 solenoid valve failure
E2181Электромагнитный клапан выносной опоры 2: ток выше нормыOutrigger 2 solenoid valve over current
E2182Электромагнитный клапан выносной опоры 2: ток ниже нормыOutrigger 2 solenoid valve undercurrent
E2190Электромагнитный клапан подвески: неисправностьSuspension solenoid valve failure
E2191Электромагнитный клапан подвески: ток выше нормыSuspension solenoid valve over current
E2192Электромагнитный клапан подвески: ток ниже нормыSuspension solenoid valve undercurrent
E2201Название в руководстве не указанонет в руководстве
E2202Название в руководстве не указанонет в руководстве
E2210Пропорциональный клапан системы охлаждения: неисправностьCooling proportional valve failure
E2211Пропорциональный клапан системы охлаждения: ток выше нормыCooling proportional valve over current
E2212Пропорциональный клапан системы охлаждения: ток ниже нормыCooling proportional valve undercurrent
E2220Реверсивный клапан 1: неисправностьReverse valve 1 failure
E2221Реверсивный клапан 1: ток выше нормыReverse valve 1 over current
E2222Реверсивный клапан 1: ток ниже нормыReverse valve 1 undercurrent
E2230Реверсивный клапан 2: неисправностьReverse valve 2 failure
E2231Реверсивный клапан 2: ток выше нормыReverse valve 2 over current
E2232Реверсивный клапан 2: ток ниже нормыReverse valve 2 undercurrent
E2300Электромагнитный клапан отсечки насоса P1: неисправностьP1 pump shut off solenoid valve failure
E2301Электромагнитный клапан отсечки насоса P1: ток выше нормыP1 pump shut off solenoid valve over current
E2302Электромагнитный клапан отсечки насоса P1: ток ниже нормыP1 pump shut off solenoid valve undercurrent
E2310Электромагнитный клапан отсечки насоса P2: неисправностьP2 pump shut off solenoid valve failure
E2311Электромагнитный клапан отсечки насоса P2: ток выше нормыP2 pump shut off solenoid valve over current
E2312Электромагнитный клапан отсечки насоса P2: ток ниже нормыP2 pump shut off solenoid valve undercurrent
Двигатель: датчики
Коды E3xxx
E3010Неисправность датчика оборотов двигателяSpeed sensor failure
E3013Низкие обороты двигателяLow engine speed alarm
E3014Высокие обороты двигателяHigh engine speed alarm
E3020Датчик температуры охлаждающей жидкости: неисправностьEngine water temperature sensor failure
E3021Датчик температуры охлаждающей жидкости: короткое замыканиеEngine water temperature sensor short
E3022Датчик температуры охлаждающей жидкости: обрыв цепиEngine water temperature sensor disconnect
E3030Датчик уровня топлива: неисправностьFuel oil level sensor failure
E3031Датчик уровня топлива: короткое замыканиеFuel oil level sensor short circuit
E3042Датчик уровня топлива: обрыв цепиFuel oil level sensor disconnect
Контроллер
Коды E4xxx
E4010Неисправность контроллераController failure
E4020Ошибка связи по шине CANНе разбирать контроллер, датчики и другие электрические компоненты - руководство это запрещает.E4030Отказ шины J1939Не разбирать контроллер, датчики и другие электрические компоненты - руководство это запрещает.E4040Сбой оперативной памяти контроллераController RAM failure
E4050Температура внутри контроллера вне нормыInternal controller temperature abnormal
E4053Контроллер переохлаждён: ниже минус 30 °CLow internal controller temperature alarm
E4054Контроллер перегрет: выше 80 °CHigh internal controller temperature alarm
E4060Питание датчиков 5 В вне нормы5V current abnormal
E4061Питание 5 В: короткое замыкание5V current short circuit
E4062Питание 5 В: обрыв5V power interruption
E4073Очень низкое напряжение резервной батареиExtra low backup battery voltage
Привод газа и питание
Коды E5xxx
E5010Неисправность ручки оборотов двигателяThrottle knob failure
E5030Неисправность мотора привода газаThrottle motor failure
E5031Мотор привода газа: ток ниже нормыThrottle motor undercurrent
E5032Мотор привода газа: ток выше нормыThrottle motor over current
E5033Мотор привода газа не вращается вперёдMotor positive failure
E5034Мотор привода газа не вращается назадMotor reverse failure
E5035Мотор привода газа вышел за пределы ходаThrottle motor is beyond the scope of action
E5040Напряжение питания вне нормыSupply voltage abnormal
E5043Низкое напряжение аккумулятораLow battery supply voltage
E5044Высокое напряжение аккумулятораHigh battery supply voltage
Монитор и дополнительный GPS
Коды E6xxx
E6010Дополнительный GPS-терминал: блокировка первой ступениAuxiliary GPS first stage lock
E6020Дополнительный GPS-терминал: нет связиAuxiliary GPS communication failure
E6030Дополнительный GPS-терминал: отключено питаниеAuxiliary GPS power cutoff
E6040Дополнительный GPS-терминал: неисправность антенныAuxiliary GPS antenna abnormal
E6050Дополнительный GPS-терминал: блокировка второй ступениAuxiliary GPS secondary lock
E6060Дополнительный GPS-терминал: неисправность картыAuxiliary GPS card abnormal
E6070Дополнительный GPS-терминал: блокировка третьей ступениAuxiliary GPS third stage lock
E6100Монитор: сбой оперативной памятиController RAM failure
E6110Монитор: температура внутри вне нормыInternal controller temperature abnormal
E6113Монитор переохлаждён: ниже минус 30 °CLow internal controller temperature alarm
E6114Монитор перегрет: выше 80 °CHigh internal controller temperature alarm
E6120Монитор: питание 5 В вне нормы5V current abnormal of monitor
E6121Монитор: питание 5 В, короткое замыкание5V current short circuit of monitor
E6122Монитор: питание 5 В, обрыв5V current short disconnect of monitor
E6133Монитор: очень низкое напряжение резервной батареиExtra low backup battery voltage of monitor
Ничего не нашлось. Попробуйте другой запрос или .
Перед поиском неисправности
Что важно знать о кодах
Как выглядит код
Предупреждения начинаются с A и сопровождаются значком на мониторе: A101 - перегрев гидравлического масла, A301 - перегрев двигателя. Коды E - неисправности системы управления: первая цифра называет группу, последняя - вид отказа.
Где посмотреть
Посмотреть код в меню монитора: «Current alarm information» показывает текущие предупреждения, «Engine fault code» - коды двигателя. Коды двигателя - отдельный список, в этой таблице их нет.
Датчики и клапаны
У датчиков гидравлики последняя цифра кода - вид отказа: 1 - короткое замыкание, 2 - обрыв, 3 и 4 - сигнал ниже или выше диапазона. У клапанов 1 - ток выше нормы, 2 - ниже. Так устроена таблица кодов в руководстве.
Важно. Руководство запрещает разбирать главный контроллер, датчики и другие электрические компоненты, регулировать ограничитель оборотов двигателя и предохранительный клапан гидросистемы. Такие неисправности устраняет дилер XCMG.
Чего нет в таблице
Коды двигателя, A108 и блокировки GPS
Вопросы, которые чаще всего задают про коды XCMG, но на которые таблица монитора не отвечает.
Коды двигателя
Шестизначные коды вида 000352
Их показывает отдельное меню «Engine fault code» - это коды двигателя, а не машины. На XE210CU и XE240LC стоит двигатель Cummins (у XE240LC - QSB6.7), расшифровку ищут в документации Cummins: в руководство оператора XCMG она не входит. На КодКране она есть в разделе Коды ошибок Cummins.
Новые мониторы
Кода A108 здесь нет
В руководстве на XE210CU и XE240LC предупреждения гидравлики заканчиваются на A107. Если монитор показывает A108, у вас машина другой модели или другого года с другим монитором. Задайте вопрос с моделью машины - ответим, когда найдём руководство на неё.
Из практики, не из руководства
Блокировки GPS первой-третьей ступени
Коды E0010, E0050 и E0070 - ступени дистанционной блокировки машины через спутниковый терминал. Её ставит и снимает владелец системы мониторинга, обычно дилер или лизинговая компания. Ремонтом тут не поможешь - звоните тому, кто поставил блокировку.
